ティグ溶接機

ティグ溶接機

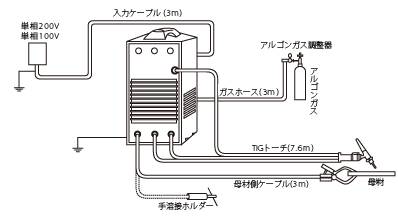

■ 電源設備容量と接続ケーブル STW160/190

設備容量 kVA 7以上(3以上)
ヒューズ容量 A 40(30)
入力側ケーブル mm2 3.5以上
母材側ケーブル mm2 14
接地ケーブル mm2 3.5以上

(  )内は100V電源の時

エンジン発電機について

100V入力、200V入力共、定格入力(kVA)以上のエンジン発電機をご使用ください。

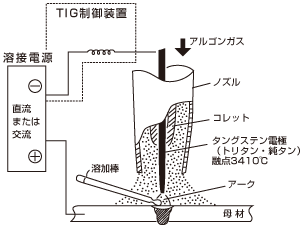

TIG溶接機のワンポイント解説

TIG溶接は非消耗の電極と母材との間にアークを発生させ、そのアーク熱により母材を溶接接合するもので、シールドガスとして一般的にアルゴンが用いられています。
この為、アルゴン溶接、あるいはイナートガスアーク溶接とも呼ばれ、アークのような高温にさらされても、母材の性質を変えないことから優れた品質を保つことができます。
 またタングステン電極の融点が3410℃で金属中もっとも高く、アークのような高温にさらされても、消耗量はわずかであるため、余盛を必要としない共付溶接も楽にできる溶接法です。
TIG溶接機のワンポイント解説

エンジンティグ

エンジンティグ

キャブタイヤケーブルについて

キャブタイヤケーブルについて

ガウンジング溶接機

ガウンジング溶接機<

参考 発電機と交流アーク溶接機の使用台数表

※ 発電機でこれだけの交流溶接機が使えます。

30kVA 45kVA 75kVA 100kVA 125kVA 175kVA 300kVA
180A 2台 200A 3台 200A 5台 200A 8台 200A 9台 200A 12台 200A 22台
200A 2台 250A 2台 250A 4台 250A 6台 250A 8台 250A 11台 300A 14台
250A 2台 300A 2台 300A 3台 300A 5台 300A 6台 300A 8台 500A 8台
